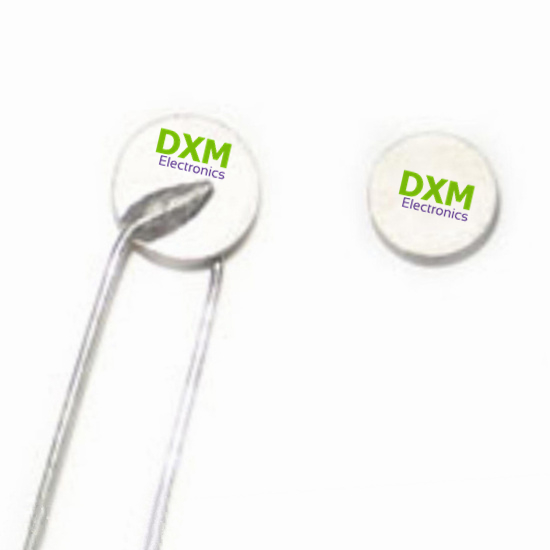

过流保护,过载保护用PTC热敏电阻产品简介：

随着通讯设备技术的不断进步，对交换、配线架和用户设备的保护要求也大大提高了。用PTC热敏电阻保护电话线路，主要针对以下原因引起的

过电流现象：

1）直接雷击或者邻近电话线路设备的雷击引起的浪涌电流；

2）邻近的电力线路或者铁路系统故障时引起的交流感应电压；

过流保护,过载保护用PTC热敏电阻产品应用：

1.总配线架,

2.通讯设备,

3.电话机.

热敏电阻工作原理：

通常每一条电话线都串联一个PTC热敏电阻，即使有初级保护（通常是一个气体放电管），为了受短期的感应电压，PTC热敏电阻必须有高耐压

能力。如果线路中有初级保护，PTC热敏电阻耐压220V-300V就足够了，线路中没有初级保护，PTC热敏电阻耐压必须在600V以上。

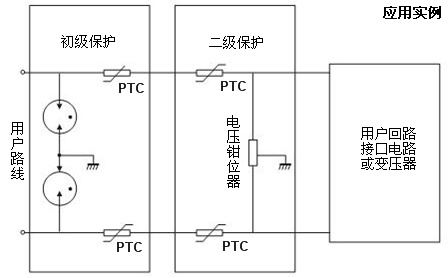

图1-通讯设备配线架过流保护,过载保护用PTC热敏电阻MZ2系列-工作原理：

把PTC热敏电阻串联在负载电路中，当电路处于正常工作状态时，通过PTC热敏电阻的电流不超过额定电流即不超过PTC热敏电阻的最大不动作电流，PTC热敏电阻处于常态，阻值较小，不会影响被保护电路的正常工作。当电路出现故障，电流大大超过额定电流，PTC热敏电阻骤然发热，呈高阻态，使电路处于相对“断开”状态，达到保护目的。当故障排除后，PTC热敏电阻自动恢复正常工作。

过流保护,过载保护用PTC热敏电阻优势：

1. 自动保护、自动恢复使用，过载保护后不需要再设置

2. 无触点、无噪音、无火花;

3. 响应速度快；

4. 耐压能力高，适用连续在 110/230V AC （高阻态）电压下工作

5. 额定电流低。

6. 稳态阻值小；

7. 阻值允差小（分阻配对）

8. 满足 ITU-T K20 K21

    --电流冲击（10/700μs）

    --电力高压感应（600V,1A,0.2S）

    --电力线搭接（230V,15min.）

9.长期稳定；

10.符合RoHS要求。

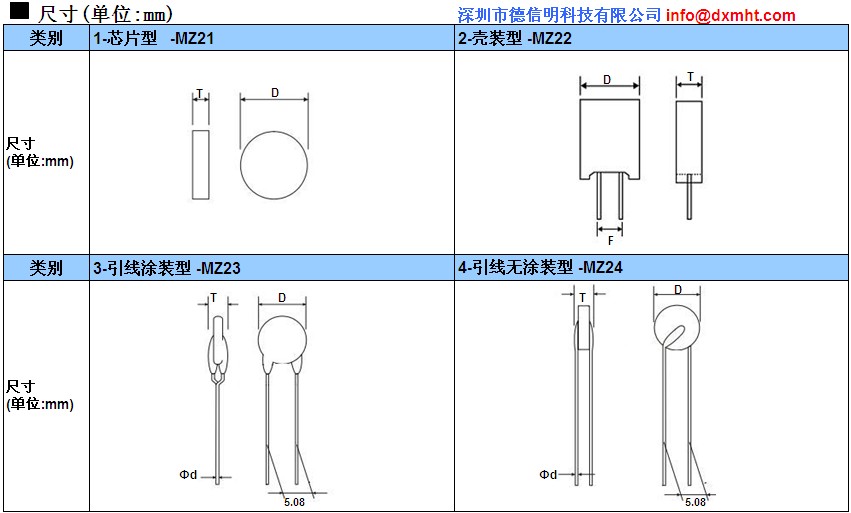

通讯设备配线架过流保护,过载保护用PTC热敏电阻MZ2系列-规格尺寸(单位: mm):

过流保护,过载保护用PTC热敏电阻主要电参数：

额定零功率电阻值（Rn）

环境温度范围：25±2℃, 在规定的允许偏差内。

不动作特性

环境温度范围：40±2℃，在静止空气中放置30min，电源电压60VDC ，通以最大不动作电流，持续时间60min，要求在测试过程中自身电阻变化

率（R-Rn）/Rn≤50%。

过流动作特性

PTC热敏电阻器的动作电流与动作时间之间的关系。

耐工频电压能力

电源电压230 Vrms /250 Vrms, 通以最大电流, 通电时间30min,恢复4小时后复测额定零功率电阻值，要求ΔR/Rn≤20%。

耐工频电流能力

电源电压220Vrms, 通以最大电流,通电时间60S,断电时间600S，循环次数：20次，恢复4小时后复测额定零功率电阻值，要求ΔR/Rn≤20%。

耐冲击电流能力

短路电流波形： 10/1000μs，最小开路电压：1.0KV, 短路电流峰值：25A,间隔时间3min,循环次数30次，恢复4小时后复测额定零功率电阻值

，要求ΔR/Rn≤20%。

耐感应电压能力（耐压600V以上的需测试此项目）

电源电压600 Vrms /650Vrms, 起始电流1.1A, 通电时间2S,断电时间600S，循环次数：10次，恢复4小时后复测额定零功率电阻值。要求ΔR/Rn

≤20%。

失效模式

Ⅰ.电源电压250Vrms，起始电流10A,

Ⅱ.电源电压600Vrms，起始电流15A.

Ⅲ.电源电压650Vrms，起始电流10A.

通电时间30min，允许开路或高阻态，不允许出现低阻态或起明火。

过流保护,过载保护用PTC热敏电阻恢复时间：

恢复到两倍额定零功率电阻值（Rn）的时间,要求小于60S。

通讯设备配线架过流保护,过载保护用PTC热敏电阻MZ24系列-型号说明：

1.系列：通讯设备过流保护,过载保护用PTC热敏电阻；

2.类别:1-芯片型,2-壳装型,3-引线涂装型;4-引线无涂装型;

3.标称阻值R25:55R-55;

4.允差范围:M+/-20%;

5.不动作电流(25 ℃):070-70mA;

6.引线形状:S-直脚, A-轴脚, U-内弯;

7.最大电压:250-250V.

过流保护,过载保护用PTC热敏电阻产品MZ24系列部分型号列表：
