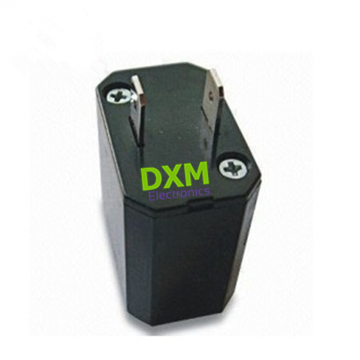

1.壳装马达启动用PTC热敏电阻MZ62系列

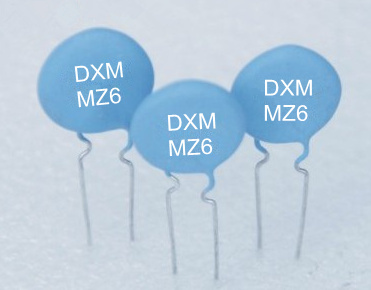

2.引脚型马达启动用PTC热敏电阻MZ61系列

3.冰箱电路马达启动用PTC热敏电阻

马达启动用PTC热敏电阻产品简介：

马达启动用PTC热敏电阻，可用于电冰箱、空调马达启动、空调变频机启动、马达过热保护等。

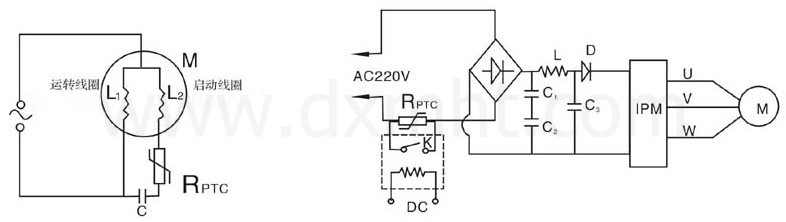

图1-马达启动用PTC热敏电阻典型应用：

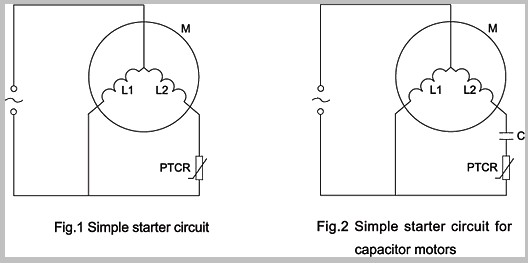

图2-马达启动用PTC热敏电阻应用实例：

热敏电阻工作原理：

马达启动器是利用PTC陶瓷的电流－时间特性，当电压施加于PTC热敏电阻时时，开始有大电流I流过，经过一定时间ts后，随着PTC热敏电阻温度的升高，电阻值迅速增大，导致

电流也急剧下降，这段时间ts可以从0.1s到几秒，其值取决于PTC热敏电阻的热容量、电阻值、热耗散条件、负载电阻及工作电压，当外电压撤销时，PTC热敏电阻将冷却至常温

电阻值。利用这个原理，在家用电冰箱和空调机等电器马达启动上得到了广泛的使用。应该说明，当使用PTC热敏电阻的延迟性能时，如果要重复同一延迟时间，应间隔一定时

间tr（即所谓的恢复时间），使PTC热敏电阻恢复到原始状态温度，所以应避免立即重复动作，否则PTC热敏电阻不能提供持续的大电流，使压缩机无法正常启动工作，会导致压

缩机烧毁.电机在启动时，要克服本身的惯性，同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。当

转动正常后，为了节约能源，需要的转矩又要大幅度下降。给电机加一组辅助线圈，只在启动时工作，正常后它就断开。将PTC热敏电阻串联在启动辅助线圈， 启动后PTC热敏

电阻进入高阻态切断辅助线圈，正好可以达到这种效果.

马达启动用PTC热敏电阻优势：

采用带有PTC热敏电阻的启动电路具有经济、可靠、电路简单等特点，优于过去的重锤式启动电路，此外它还具有如下优点：

1. 低噪音,无触点,长使用寿命;

2. 无需其它控制器便可很好地控制电流;

3. PTC启动器尺寸小可将其直接连接在压缩机内;

4. 支持压缩机所需的大多数回路电路;

5. 低功耗;

6. 高稳定,高耐用,高可靠;

7. 经济实惠功能多;

8. 启动快速强劲;

马达启动用PTC热敏电阻型号说明：

图3-马达启动用PTC热敏电阻型号说明-中英文

1.系列：马达启动用PTC热敏电阻MZ6系列,

2.类别:    1-芯片型           2-壳装型,

3.标称阻值R25:   15R-15Ω,

4.R25允差范围:  M+/-20%         H+/-25%         N+/-30%,

5.居里温度类别：K-125℃        L-135℃.

6.芯片直径：20D-Φ20mm.

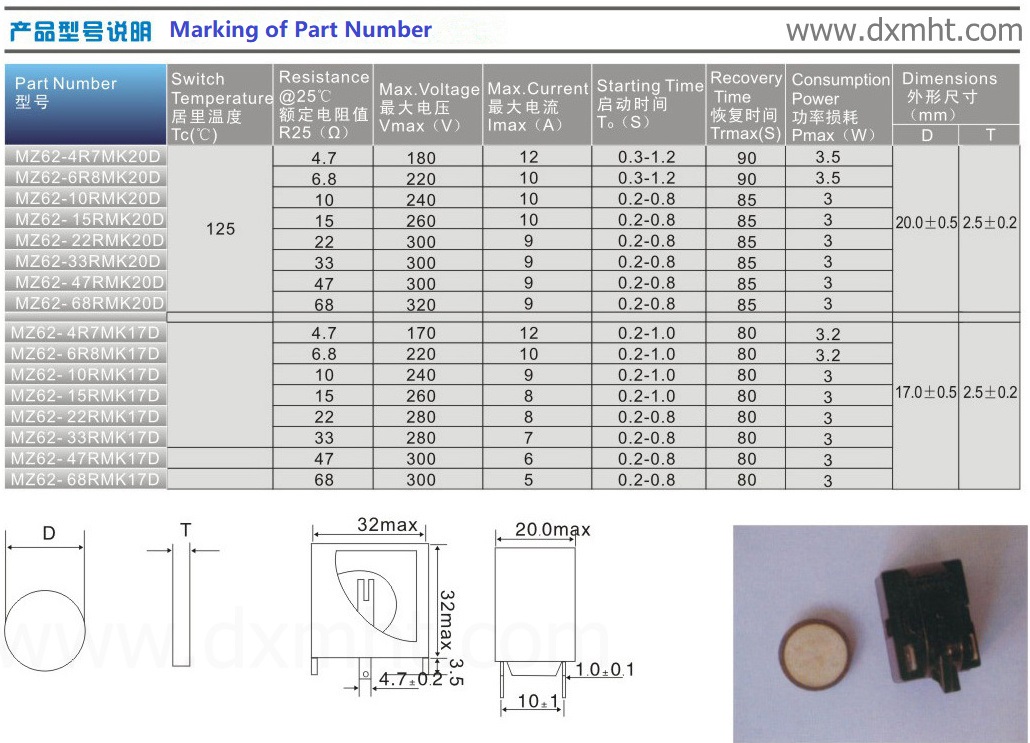

马达启动保护用PTC热敏电阻MZ6系列型号总表:

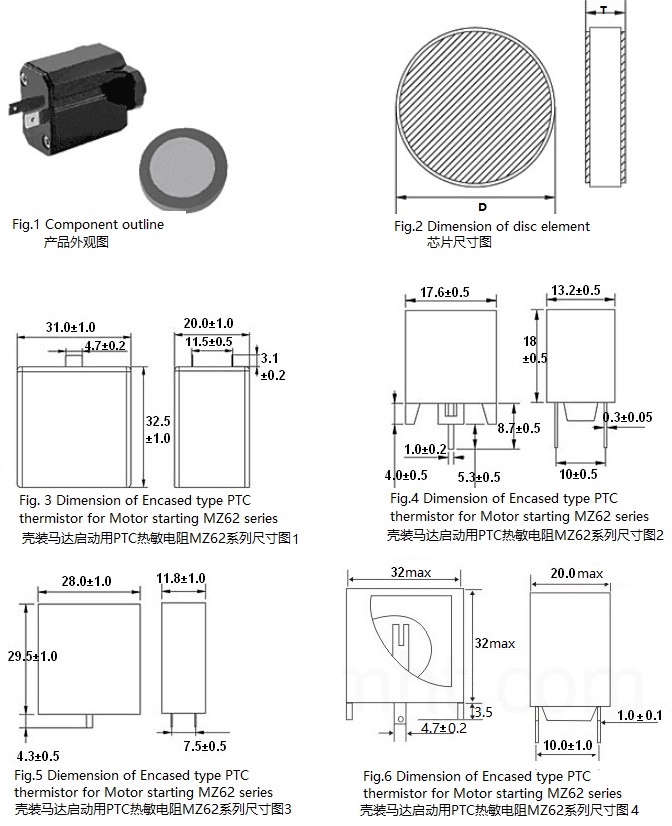

壳装马达启动用PTC热敏电阻MZ62系列产品尺寸:
