引言

在电子元器件领域，PTC热敏电阻（Positive Temperature Coefficient Thermistor）是一种广泛应用的热敏电阻元件。本文将深入探讨PTC热敏电阻的原理、主要功能、应用领域、应用实例、曲线特点及选择与使用注意事项，并介绍PTC热敏电阻在各种应用中的优势等。

PTC热敏电阻的工作原理:

PTC热敏电阻，即正温度系数热敏电阻，是一种当温度升高时PTC热敏电阻的电阻值随之增大的精密电阻元件。它的主要特点是当达到一定温度后，电阻值迅速增大，从而限制电流的通过。这个特性使得PTC热敏电阻在过流过载保护和温度检测等领域具有重要应用。

其工作原理可以简单概括为：在正常工作温度范围内，PTC热敏电阻的电阻值较低，允许电流正常通过；当温度超过特定阈值时，电阻值急剧增加，从而限制电流流动，起到保护作用。这一特性使得PTC热敏电阻能够在电路中起到保护作用，防止过流过载损坏电路。

PTC热敏电阻的主要功能：

1. 过流保护

PTC热敏电阻广泛用于电源保护电路中，当电路中电流超过安全值时，PTC热敏电阻会迅速升温并增加电阻值，切断电流，从而保护设备不受损坏。

2. 温度传感

在温度监测和控制系统中，PTC热敏电阻用于检测温度变化。当环境温度升高时，其电阻变化可被检测到，从而触发相应的控制动作。

3. 自恢复保险丝

PTC热敏电阻常被称为自恢复保险丝（Resettable Fuse），其特点是在故障消除后能够自动恢复到初始状态，而无需更换。这在需要频繁保护的电路中尤为重要。

PTC热敏电阻的应用领域：

PTC热敏电阻广泛应用于各种电子设备中，以下是一些主要的应用领域：

1. 电源保护：在电源电路中，PTC热敏电阻可以有效防止因过流引起的电路损坏。

2. 电池保护：在充电电池中，PTC热敏电阻用于防止过充电和过放电。

3. 电机保护：在电机中，PTC热敏电阻可以防止因过热导致的电机损坏。

4. 电子玩具和家电：PTC热敏电阻也用于保护电子玩具和家用电器，确保其安全运行。

应用实例：

在实际应用中，PTC热敏电阻已经成为许多电子产品不可或缺的元件。例如，在智能手机充电器中，PTC热敏电阻用于防止过流和过热，确保充电安全。此外，在电脑电源中，PTC热敏电阻也被广泛应用于电源保护电路中。

PTC热敏电阻曲线分析：

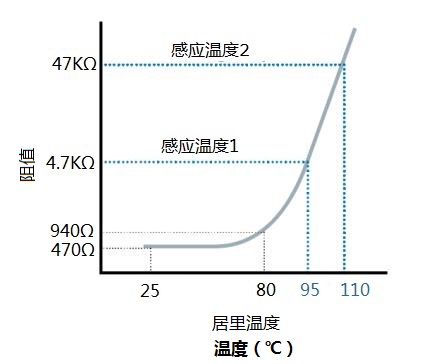

PTC热敏电阻的电阻-温度特性曲线（PTC thermistor curve）是其核心性能的体现。该曲线通常包括三个部分：

低温区：在低温区域，PTC热敏电阻电阻值随温度变化较小，保持在一个较低的水平。

临界温度区：当温度接近PTC热敏电阻的临界温度时，电阻值开始显著上升。

高温区：在超过临界温度后，电阻值急剧增加，达到一个稳定的高阻状态。

选择与使用注意事项：

在选择PTC热敏电阻时，需要根据具体应用场景考虑以下因素：

工作温度范围：确保所选PTC热敏电阻的工作温度范围适应具体应用环境。

电阻值：选择合适的PTC热敏电阻R25电阻值及阻值公差，以满足电路设计需求。

响应时间：根据保护电路对反应速度的要求，选择合适的PTC热敏电阻型号。

PTC热敏电阻的优势:

1. 快速响应：PTC热敏电阻能够迅速响应过流情况，保护电路。

2. 自恢复功能：当故障消除后，PTC热敏电阻能够自动恢复，重新导通电流。

3. 高可靠性：PTC热敏电阻结构简单，具有高可靠性和长寿命。

4. 经济性：PTC热敏电阻由于单价很低并具有自恢复的功能，相应减少了购买、维修和更换的成本。

5.安全性高：PTC热敏电阻能够在温度异常升高时迅速响应，保护设备免受损坏。

6.操作简便：PTC热敏电阻在电路中的集成简单，不需额外的控制系统。

结论：

PTC热敏电阻因其独特的正温度系数特性和自恢复功能，成为电路保护和温度监测中的重要热敏电阻元件。通过理解其工作原理和曲线特性，可以更好地应用于各种电子设备中，提升系统的安全性和可靠性。希望通过本文，您对PTC热敏电阻有了更深入的了解，并能在实际应用中充分利用其优势。如果您对PTC热敏电阻有更多的需求和疑问，欢迎联系我们专业技术团队获取进一步的支持。
