安规电容器,陶瓷电容器Y1,Y2系列

产品分类：安规电容器

产品型号：具体如下

功能概述：

安规电容器产品简介：此类安规电容是经过安规认证的陶瓷电容，由环氧树脂包封，可广泛用于交流电路的电子电器。安规电容器产品应用:1.跨接线路,2.旁路线路,3.耦合线路,4.干扰抑制,5.高频镇流器.安规电容器应用实例：安规电容主要参数：1. 产品类别 :Y1,Y22. 标称电容及公差:101K~103M3. 安规电容温...

服务热线：13823707943

产品详情

安规电容器产品简介：

此类安规电容是经过安规认证的陶瓷电容，由环氧树脂包封，可广泛用于交流电路的电子电器。

安规电容器产品应用:

1.跨接线路,

2.旁路线路,

3.耦合线路,

4.干扰抑制,

5.高频镇流器.

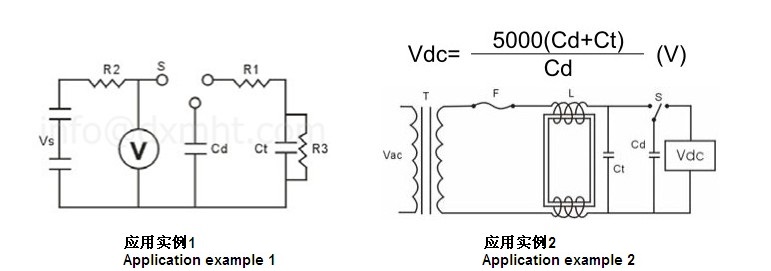

安规电容器应用实例：


安规电容主要参数：

1. 产品类别 :CY

2. 标称电容及公差:101K~103M

3. 安规电容温度系数 :Y5P、Y5U、Y5V

4. 安规测试标准及符合的安规标志：UL / CSA / VDE / SEMKO / FIMKO / NEMKO / DEMKO / SEV / CQC / CE

5. 类型：X1 / Y1 X1 / Y2

6. 额定电压(AC) ：400V~ 250V~

7. 工作温度范围:

-25℃ to +85℃(Y2)

-25℃ to +125℃(Y1)

安规电容优势：

1.宽广的电容范围,

2.交流安规标准，如符合 ”EN 132400” and “IEC 60384-14,2nd 修正版” 等安规标准,

3.宽广的工作温度范围:

-25℃ to +85℃(Y2)

-25℃ to +125℃(Y1)

4.结构紧凑,

5.低成本高效率.

安规电容器产品型号说明：


1.类别:CY : 安规电容,

2.电容量 : 100pF=101 ,2200pF=222 ,10000pF=103,

3.公差范围:K:±10% , M:±20%,

4.介质材料:B:Y5P , E:Y5U , F:Y5V,

5.额定电压:251:250Vac , 401:400Vac,

6.引距离 :7:7.50±1.0mm , 9:9.5±1.0mm, 0:10.0±1.0mm , 1:11.5±1.0mm,

7.引线长度 :03:3.0±0.5mm , 10: 10.0±0.5mm , 1: 25mm Min,

35:3.5±0.5mm , 48:4.8±0.5mm , R:H 0 =18.0mm , T:H 0 =16.0mm,

8.引线形状 :L:直脚, K:外弯.

安规电容器部分型号总表：

序列	标称电容 (pF)	公差 (%)	温度系数	D max (mm)	T max (mm)	F±1.0 (mm)	d ±0.05 (mm)	类型	测试电压 (Vac)
1	100	K	Y5P	8.0	6.0	7.5	0.6	X1/Y2	2500
2	150	K	Y5P	8.0	6.0	7.5	0.6		2500
3	220	K	Y5P	8.0	6.0	7.5	0.6		2500
4	270	K	Y5P	8.0	6.0	7.5	0.6		2500
5	330	K	Y5P	8.0	6.0	7.5	0.6		2500
6	390	K	Y5P	10.0	6.0	7.5	0.6		2500
7	470	K	Y5P	10.0	6.0	7.5	0.6		2500
8	560	K	Y5P	10.0	6.0	7.5	0.6		2500
9	680	K	Y5P	12.5	6.0	7.5	0.6		2500
10	820	K	Y5P	12.5	6.0	7.5	0.6		2500
11	1000	K	Y5P	12.5	6.0	7.5	0.6		2500
12	1500	K	Y5P	14.0	6.0	7.5	0.6		2500
13	2200	K	Y5P	16.0	6.0	7.5	0.6		2500
14	1000	M	Y5U	10.0	6.0	7.5	0.6		2500
15	1500	M	Y5U	12.5	6.0	7.5	0.6		2500
16	2200	M	Y5U	12.5	6.0	7.5	0.6		2500
17	3300	M	Y5U	14.0	6.0	7.5	0.6		2500
18	3900	M	Y5U	16.0	6.0	7.5	0.6		2500
19	4700	M	Y5U	16.0	6.0	7.5	0.6		2500
20	1000	M	Y5V	10.0	6.0	7.5	0.6		2500
21	1500	M	Y5V	10.0	6.0	7.5	0.6		2500
22	2200	M	Y5V	12.5	6.0	7.5	0.6		2500
23	3300	M	Y5V	12.5	6.0	7.5	0.6		2500
24	3900	M	Y5V	12.5	6.0	7.5	0.6		2500
25	4700	M	Y5V	14.0	6.0	10.0	0.6		2500
26	6800	M	Y5V	16.0	6.0	10.0	0.6		2500
27	10000	M	Y5V	16.0	6.0	10.0	0.6		2500
28	100	K	Y5P	10.0	6.5	10.0	0.6	X1/Y1	4000
29	150	K	Y5P	10.0	6.5	10.0	0.6		4000
30	220	K	Y5P	10.0	6.5	10.0	0.6		4000
31	270	K	Y5P	10.0	6.5	10.0	0.6		4000
32	330	K	Y5P	10.0	6.5	10.0	0.6		4000
33	390	K	Y5P	12.5	6.5	10.0	0.6		4000
34	470	K	Y5P	12.5	6.5	10.0	0.6		4000
35	560	K	Y5P	13.5	6.5	10.0	0.6		4000
36	680	K	Y5P	13.5	6.5	10.0	0.6		4000
37	820	K	Y5P	13.5	6.5	10.0	0.6		4000
38	1000	K	Y5P	14.0	6.5	10.0	0.6		4000
39	1500	K	Y5P	16.0	6.5	10.0	0.6		4000
40	2200	K	Y5P	18.0	6.5	10.0	0.6		4000
41	1000	M	Y5U	12.5	6.5	10.0	0.6		4000
42	1500	M	Y5U	12.5	6.5	10.0	0.6		4000
43	2200	M	Y5U	14.0	6.5	10.0	0.6		4000
44	3300	M	Y5U	16.0	6.5	10.0	0.6		4000
45	3900	M	Y5U	18.0	6.5	10.0	0.6		4000
46	4700	M	Y5U	18.0	6.5	10.0	0.6		4000
47	1000	M	Y5V	9.0	6.5	10.0	0.6		4000
48	1500	M	Y5V	9.0	6.5	10.0	0.6		4000
49	2200	M	Y5V	10.0	6.5	10.0	0.6		4000
50	3300	M	Y5V	10.0	6.5	10.0	0.6		4000
51	3900	M	Y5V	12.5	6.5	10.0	0.6		4000
52	4700	M	Y5V	12.5	6.5	10.0	0.6		4000

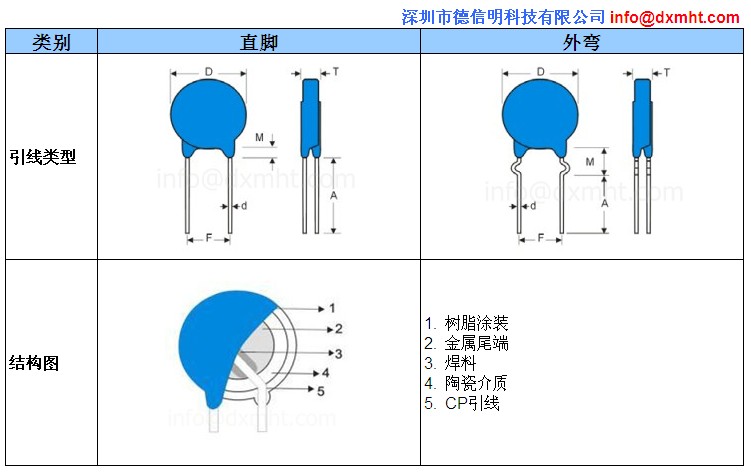

安规电容引线类型及结构图：

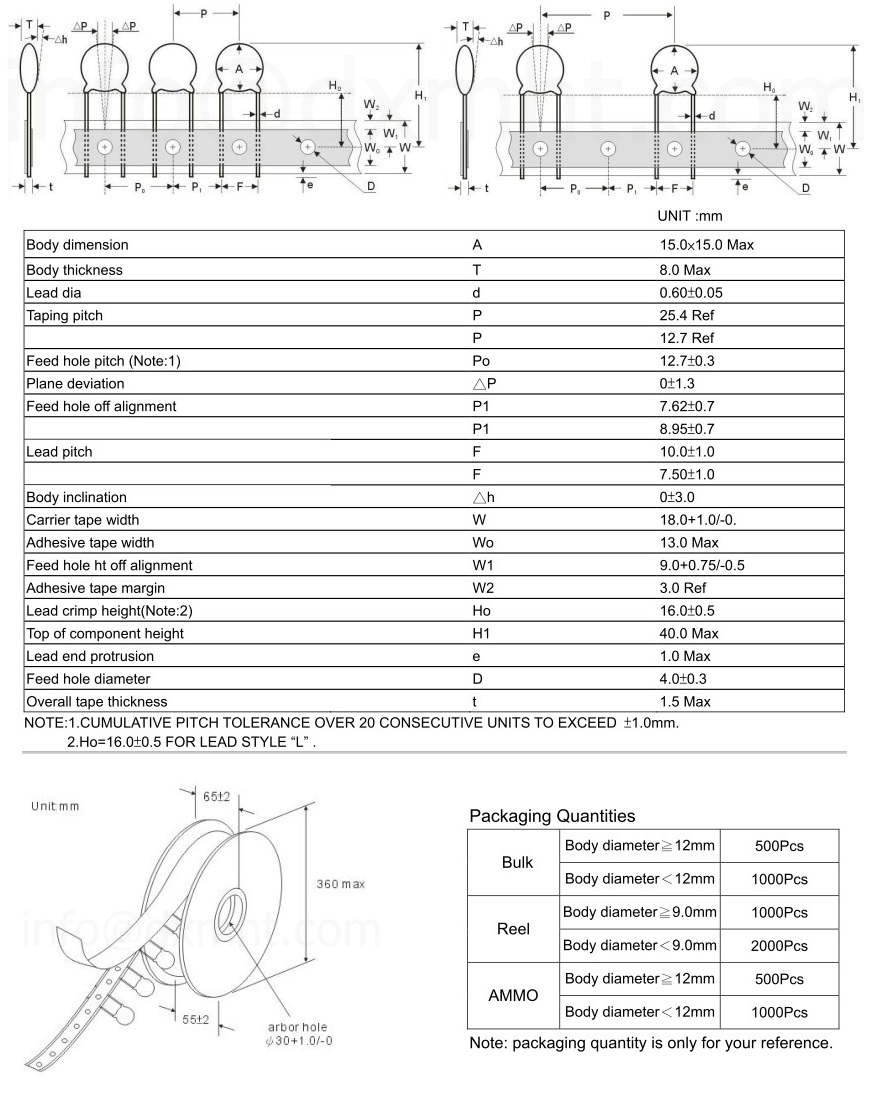

安规电容包装规格：
