交流陶瓷電容器产品简介：

此交流陶瓷电容器能满足各国安规认证机构之安规要求适用于交流用的特殊产品规格，主要设计用于交流电压电路中，可用来降低电子电器设备或其他干扰源所产生的电磁干扰。

交流陶瓷电容器产品应用:

适用于低频电路中的的耦合、隔直流、滤波及旁路电路中。

交流陶瓷电容器主要参数：

1. 使用溫度範圍：

 -25℃  to +85℃(Y2)

 -25℃  to +125℃(Y1)

2. 電容：在1KHZ.1±0.2Vrms,25±2℃的公差范围之内

3. 電容範圍：

100pF to 10000pF (X1 Y2)

100pF to 4700pF    (X1 Y1)

4.電容偏差範圍：

K(±10%) Y5P(B)

M(±20%) Y5U(E) Y5V (F)

5.額定電壓：

250V AC UL/ CSA

400V AC CE/CQC/ VDE/ ESTI/FIMKO/NEMKO/SEMKO/DEMKO

6.測試電壓：

2600V AC for 1minute. (X1 Y2)

4000V AC for 1minute. (X1 Y1)

7.散逸因素：

Y5P(B)2.5% max at 20±2℃  and 1KHZ，1±  0.2Vrms

Y5U(E)2.5% max at 20±2℃  and 1KHZ，1±  0.2Vrms

Y5V(F)2.5% max at 20±2℃  and 1KHZ，1±  0.2Vrms

8.絕緣電阻：DC 500V 1分钟， I.R≧10000 MΩ

9.溫度特性：

Y5P (B)  ±10% (Max)

Y5U(E) +22－56%(Max)

Y5V(F) +22－82%(Max)

交流陶瓷电容器优势：

1.宽广的电容范围，

2.满足各安规认证机构之安规要求，

3.宽广的工作温度范围:

 -25℃  to +85℃(Y2)

 -25℃  to +125℃(Y1)

4.用 UL 94V-0 环氧涂料封装,  耐燃性强,

5.结构紧凑,

6.低成本高效率.

交流陶瓷电容器产品型号说明：

1.类别:CY : 安规电容,陶瓷电容,

2.芯片直径,

3.介质材料:B:Y5P , E:Y5U , F:Y5V,

4.电容量 : 100pF=101 ,2200pF=222 ,10000pF=103,

5.公差范围:K:±10% , M:±20%,

6.额定交流电压：AC400=交流电压400V.

交流陶瓷电容器部分规格&型号：

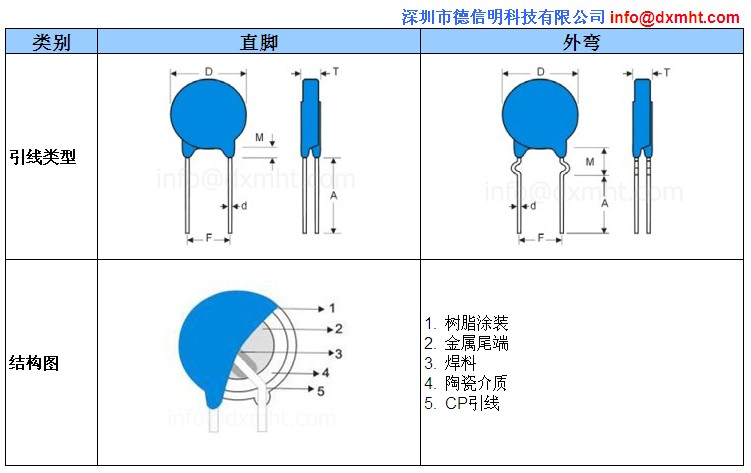

交流陶瓷电容器引线类型及结构图：

交流陶瓷电容器包装规格：

散裝 500-1000PCS
