PTC热敏电阻（正温度热敏电阻）是现代电子产品中的一种关键的过流保护热敏电阻元件，能提供可靠的过流保护和有效的浪涌电流限制。这些热敏电阻元件利用其独特的特性，保护设备和电路免受过量电流造成的损坏。本文探讨了PTC热敏电阻的各种应用，展示了它们在不同场景中的多功能性和有效性。

理解PTC热敏电阻：

PTC热敏电阻是由具有高正温度系数的半导体陶瓷制成的温度敏感精密电阻器。在室温下，PTC热敏电阻具有相对较低的PTC电阻值。然而，当电流通过PTC热敏电阻时，PTC热敏电阻会发热，升高其温度。一旦温度超过一定的阈值，称为居里温度，电阻会显著增加。这种电阻变化限制了电流流动，提供了自动复位的保险丝功能。当故障条件被去除后，PTC热敏电阻会冷却并恢复到低电阻状态，类似于可复位保险丝。这种效应可以用于保护电路或设备免受过流的损害。

PTC热敏电阻的应用

PTC热敏电阻在许多应用中得到了广泛使用，包括:

抑制浪涌电流；

过流保护；

电信通信系统过流过载保护。

以下我们将讨论一些具体应用，以突出它们的实际用途。

目录表

PTC热敏电阻在抑制制浪涌电流中的应用

应用范围:开关电源和车载充电器(OBC)的热敏电阻抑制浪涌电流

用途:工业逆变器的浪涌限流

PTC热敏电阻在过流保护中的应用

用途:用于直流电机过流保护

用途:螺线管过流保护

PTC热敏电阻在电信过流保护中的应用

用途:用于安全系统中防雷器的ptc过流保护

ptc过流保护器:

PTC热敏电阻也可用于过流保护，当电机过载或转动停止时（锁定），电机会流过过流，这会对线圈产生热应力。PTC热敏电阻可以有效保护电机免受这种过流的影响。例如，如果汽车侧后视镜被物体挡住，当试图调整或收回镜子时，电机会锁定，电机绕组会出现过流。为了防止热应力过大，会使用PTC热敏电阻。高电流会加热PTC热敏电阻，PTC的电阻随之显著增加，从而将高电流减少到不会对系统造成热应力的水平。这种过流保护热敏电阻也用于驱动电动锁和电动座椅的电机。

热敏电阻抑制浪涌电流:

PTC热敏电阻在电信应用中也非常重要，例如用于工厂和办公楼中的各种安全系统的浪涌保护设备（SPD）。这些系统的重要位置安装了SPD，因为连接多个站点的信号电缆可能会被雷电浪涌破坏。PTC热敏电阻可以作为这些系统中的ptc过流保护器，保护电路免受持续的过流状态造成的损害。在某些情况下，晶闸管（或机械继电器）可能会发生故障，未能短路PTC。这时电负载施加到电路中，且高工作电流会加热PTC。PTC随后进入高阻状态，从而将故障电流减少到非危险的较低水平。PTC热敏电阻能够承受这种负载而不会受到损坏。如果使用固定电阻进行浪涌电流限制，高工作电流可能会对电阻产生热应力，甚至导致电阻损坏或引发火灾

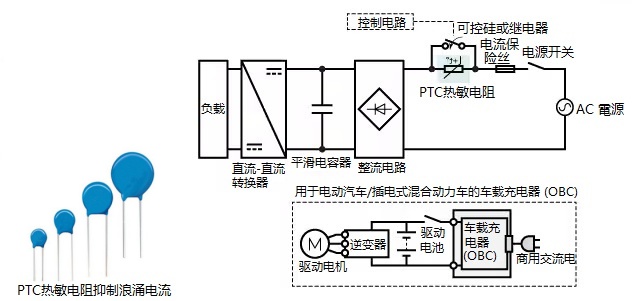

图1 开关模式电源中的浪涌电流限制

PTC热敏电阻抑制浪涌电流产品门户

热敏电阻抑制浪涌电流

应用场景：工业逆变器

感应电机通常用于工厂的风扇、泵、空调等设备。感应电机结构简单、坚固耐用，其转速取决于电源的频率。变频器用于控制感应电机的速度，提高电机效率并减少能耗。变频器系统由变频部分和逆变部分组成。在变频部分之后安装有一个直流链电容器（平滑电容器）。当系统通电时，直流链电容器会因浪涌电流充电，其峰值是充电电容器所需稳态电流的几倍。这种浪涌电流可能会对电容器的使用寿命产生有害影响，或摧毁暴露于电流中的半导体器件。使用浪涌电流限制器（ICL），其中PTC热敏电阻和晶闸管（或继电器）组合使用，是限制浪涌电流的非常有效的方法。

图2 工业逆变器中的浪涌电流限制

PTC热敏电阻抑制浪涌电流产品门户

过流保护

应用场景：车载直流电动机

当电动机过载或转动停止时（锁定），电机会流过过流，这会对线圈产生热应力。PTC热敏电阻可以有效保护电动机免受这种过流的影响。例如，如果汽车侧后视镜被物体挡住，当试图调整或收回镜子时，电机会锁定，电机绕组会出现过流。为了防止热应力过大，会使用PTC热敏电阻。高电流会加热PTC热敏电阻，PTC的电阻随之显著增加，从而将高电流减少到不会对系统造成热应力的水平。这种过流保护热敏电阻也用于驱动电动锁和电动座椅的电机。

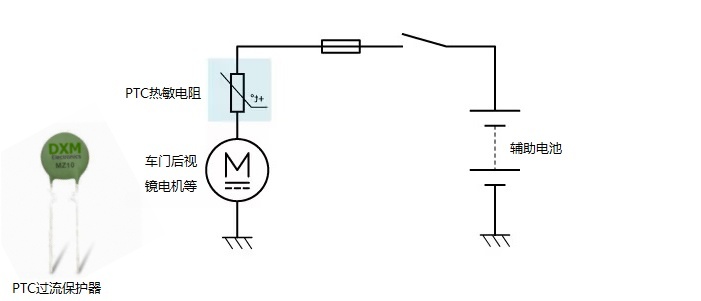

图3 车载直流电动机的保护

PTC过流保护器产品门户

应用场景：电磁阀

电磁阀通过其线圈的磁力使动铁芯移动，是常用的简便执行器，广泛应用于办公自动化设备如打印机和电动锁中。如果电磁阀线圈因机械故障或其他原因锁定，将导致过流状态持续，从而可能损坏驱动电路。PTC热敏电阻在过流持续时，会通过自加热触发其热敏电阻电阻值，减少输出电流，从而防止驱动电路损坏。

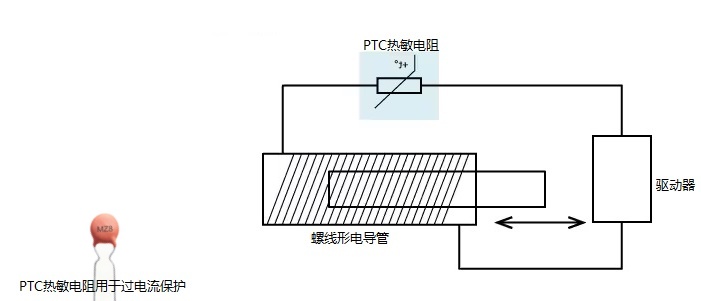

图4 电磁阀中的浪涌电流预防

PTC过流保护器产品门户

电信系统中的过流保护

应用场景：用于安全系统的浪涌保护装置（SPD）PTC热敏电阻在工厂和办公楼中的各种安全系统中也非常重要，例如用于火警系统、监控摄像系统和连接多个站点的网络系统的信号电缆可能会被雷电浪涌破坏。PTC热敏电阻可以作为这些系统中的过流保护元件，保护电路免受持续的过流状态造成的损害。

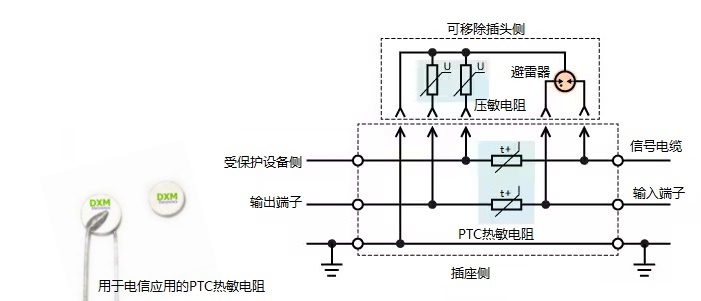

图5 插入式浪涌保护装置（SPD）的保护电路

用于电信通信设备的PTC热敏电阻产品门户

结论

通过上述案例可以看出，PTC热敏电阻在现代电子保护电路中发挥着至关重要的作用，其独特的自保护特性使其在各种应用中具有极高的可靠性和有效性。通过本文所述的各种应用场景，展示了PTC热敏电阻在浪涌电流限制和过流保护中的广泛应用。由此可见PTC热敏电阻是一种非常优秀的抑制浪涌电流热敏电阻元件。
